線體長度(L1) ：按客戶工藝需要選定

線體寬度(B) ：按客戶工藝需要選定

鏈條節距 ：50.8、100

單工位長度(L2)： 按客戶工藝需要選定

工作面高度(H) ：750mm±25mm(推選值)

運行速度：V=0.5-15m/min(推薦：機械固定式、電磁調速式、變頻調速式)

運行方式：連續、節拍

輸送介質：平板鏈

適用范圍：機電、家電的產品裝配、輸送、調試

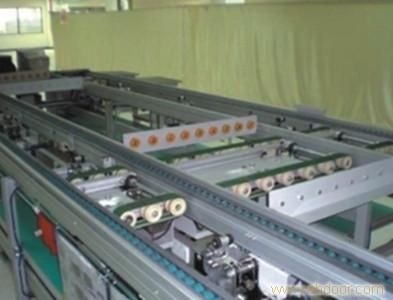

差速鏈流水線 target=_blank>流水線采用倍速鏈牽引，工裝板可以自由傳送，采用阻擋器定位使工件自由運動或停止，工件在兩端可以自動頂升，橫移過渡。還可以在線體上或線體旁安裝旋轉、專機、檢測設備、機械手等裝置。

差速鏈流水線特點

1. 鏈式流水線是以鏈條作為牽引和承載體輸送物料，鏈條可以采用普通的套筒滾子輸送鏈，也可采用其它各種特種鏈條；

2. 輸送能力大，可承載較大的載荷；

3. 輸送速度準確穩定，能保證精確的同步輸送；

4. 易于實現積放輸送，可用做裝配生產線或作為物料的儲存輸送；

5. 可在各種惡劣的環境（高溫、粉塵）下工作，性能可靠；

差速鏈流水線工程應用特點

      差速鏈流水線采用DQ912鋁合金型材作為導軌，以三倍速鏈條為傳輸介質，電動、氣動控制相結合，整體運行處相對自由節拍狀態，廣泛應用于電視機、顯示器、儀器儀表、空調、燃氣具、摩托車配件、汽車配件等產品的裝配、調試及檢測作業。同時可與提升機或懸掛輸送線[1]、自動搬運機械手組成立體交叉的循環生產系統。

差速鏈流水線工程規格及參數

1、線體長度根據產品的裝配工藝編排計算得出；

2、線體高度為2M，其中工作面高度750±20mm可調；

3、線體寬度：1200mm，根據產品規格自由定；

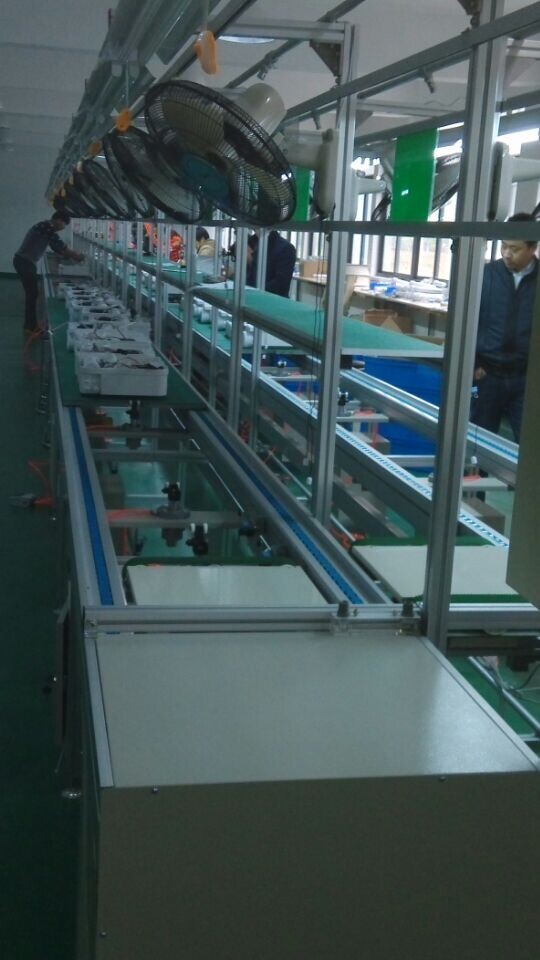

4、線體配置：。1日光燈，2.電風扇，3.氣管配有快換節口，4.工藝圖板，5.工具箱配有220V電源插座，6.隔臺板；

差速鏈流水線原理說明

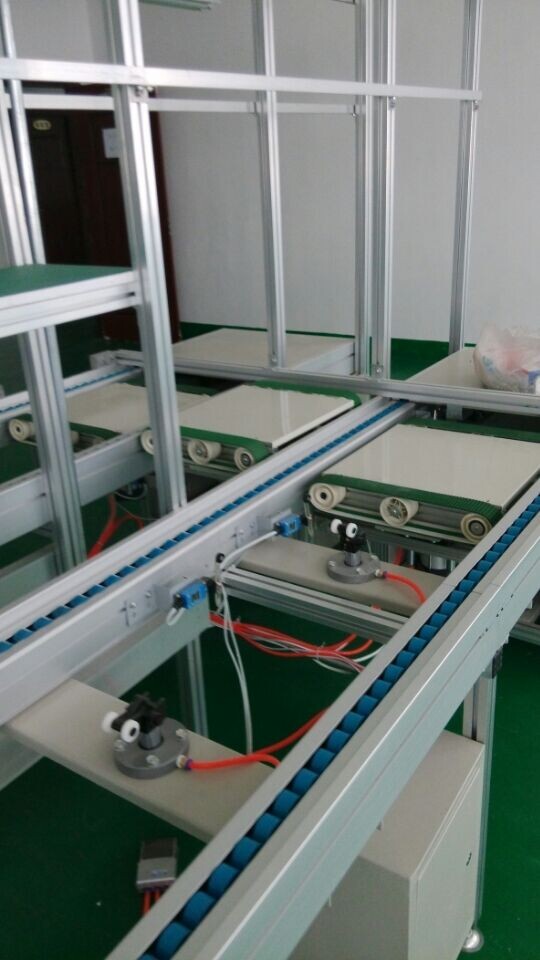

     采用特制鋁合金型材作導軌，用增速鏈拖牽工裝板作為輸送介質。流水線采用組合式裝配模式，工位數可按工藝要求設定。工位配置有腳踏開關、電源插座、工位阻擋器、工藝圖板、照明等，線體上設有頂升平移機、頂升旋轉臺等，使整個流程達到自動化工作狀態。
